2021-09-27
數字電纜技術指標中較難的性能指標，有：衰減、近端串音衰減等。電纜制造商通過增加導線直徑和選擇更優質的絕緣體可以改善線纜的衰退性能。
電纜制造商提高和保證電纜的制造精度、穩定性和均勻性是制造高性能數據電纜的關鍵。扭和解扭，實際上是預扭，也就是在扭之前，反方向給單根導線一定的扭轉量，使特性阻抗與頻率之間的變化曲線趨于平滑。扭轉率的提高可以改善電氣性能，但也帶來了副作用——單線結構被部分破壞。因此，反向扭矩率應控制在10%左右，優選不超過35%。
在數字信號電纜的技術指標中，難以通過的性能指標有衰減、近端串擾衰減等。電纜的衰減性能可以通過增加導線直徑和選擇更好的絕緣材料來改善。通過為四對導線設計合理的絞距，可以使電纜的近端串擾和遠端串擾達到最佳效果，穩定四對導線的相對位置，電纜制造商要使其相互隔離，減少串擾干擾，提高傳輸質量，保證電氣性能穩定可靠。4對導線的相對位置會因外力而發生變化，影響成品電纜的串擾衰減性能，導致電氣性能不如骨架型。因此對生產過程控制和設備性能的要求更高。而且電纜制造商在設計電纜時，需要考慮各項指標都要有較大的余量，以保證施工后仍能滿足要求。因此，這種電纜目前很少使用。

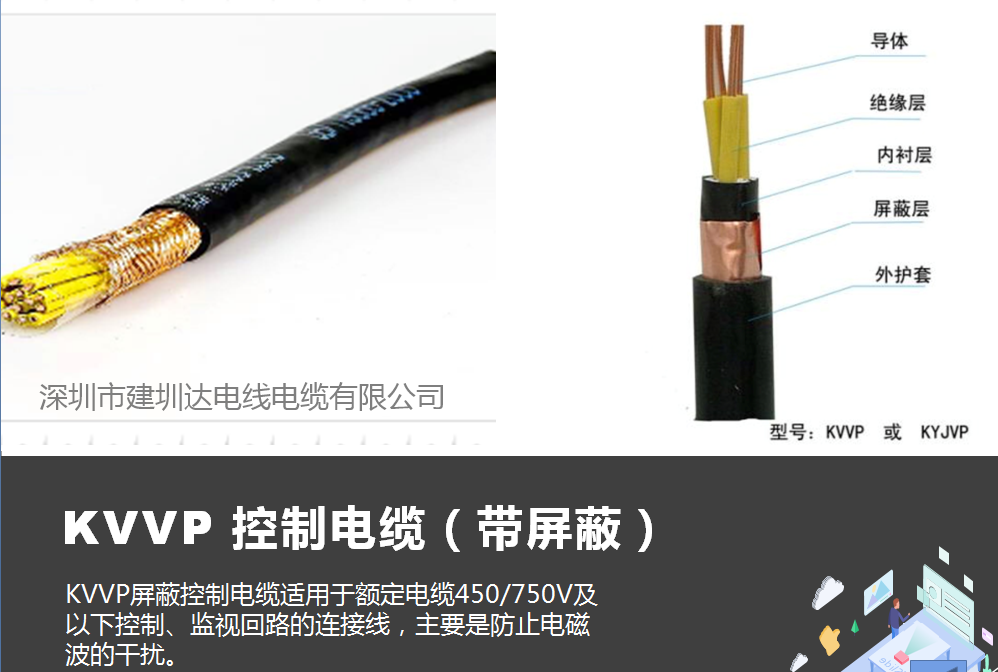

屏蔽線纜起源于歐洲，電纜制造商通過雙絞線的絞合平衡和金屬屏蔽層的屏蔽作用，有效防止外部電磁干擾信號的侵入和電磁輻射從電纜內部泄漏，具有非常好的電磁兼容性和保密性。屏蔽電纜的每對導線或四對導線可以單獨用金屬屏蔽。由于金屬屏蔽層的趨膚效應、反射和吸收，可以更好地隔離周圍的電磁場，降低單個屏蔽對或四對導線之間的串擾。
衰減和串擾是兩個最重要的傳輸參數。電纜制造商增加銅線的直徑可以減少衰減。電纜的外徑和電容可以通過使用物理發泡蒙皮-2泡沫-2蒙皮絕緣來減小，衰減也可以減小。為每個線對提供單獨的鋁箔屏蔽可以消除線對之間的串擾，消除和減少環境電干擾，并提高電磁兼容性。縱向鋁箔應避免翹曲，以保證屏蔽效果和傳輸性能。大節距、小節距差的扭轉，電纜制造商可以減少電纜變形和延時、延時差。扭轉要配合；扭轉時，線芯扭轉接觸點的擠壓變形應最小化。扭轉張力應一致，以減少電阻和電容的不平衡值；扭絞和解絞可以改善單線偏心或線徑不均勻引起的阻抗波動，使傳輸性能更加穩定。電纜退繞可以防止雙絞線的傳輸性能由于扭轉變形而惡化。在纜芯外采用銅線編織或鋁箔屏蔽，可以降低傳輸阻抗，消除或減少環境電磁干擾，使電纜結構和傳輸參數穩定。
精確的結構設計不足以生產高性能數字信號電纜。各工序電纜制造商都要嚴格的過程控制和優越的設備性能保證是滿足各項指標持續合格的重要條件。
銅的電阻率應該沒有顯著差異。退進應平衡，伸長率應控制在1%。導體直徑公差應限制在0.002毫米以內，絕緣外徑應限制在0.01毫米以內，同軸電容應限制在1.5pFPm以內；同心度應大于96%；導體預熱溫度的波動要小，使銅線與絕緣層的結合良好，絕緣在整根單線上的等效介電常數必須均勻。電纜制造商在生產時將發泡材料應擠出均勻，注氣壓力、螺桿轉速和收、脫張力的變化應盡可能小，發泡層中的氣泡應均勻細小。
電纜制造商在整個生產加工的過程中，單線的張力變化必須保持在10%以內。單線彎曲半徑必須大于50毫米，以免降低銅線與絕緣層的結合性能。絕緣層的同心度和不均勻性可以通過適當的解捻裝置來解決，雙絞線的節距公差限制在0.5 mm以內，電纜制造商要使對稱性能和兩根導線之間的軸向距離差在生產中必須保持不變，以防止不對稱扭轉。在整個屏蔽過程中，屏蔽帶張力的變化范圍應小于10%。所有雙絞線都必須用相同的壓力屏蔽。
電纜制造商在產品成纜時必須保證雙絞線的幾何穩定性，電纜制造商在解絞是一種實用的選擇。在整個布線過程中，雙絞線的拉伸張力應保持在10%以內，雙絞線的彎曲半徑應大于75毫米。4雙絞線的反向張力應相同，電纜制造商要保證電纜良好的幾何性能。在鋁箔屏蔽過程中，屏蔽帶的張力應保持不變，并應防止張力的周期性波動，張力的變化范圍應小于10%。在銅編織屏蔽過程中，應有效控制編織銅線的張力和編織密度。4對雙絞線電纜的彎曲半徑應大于150毫米。
一步法線對屏蔽只能用一根帶子進行。絞對線的中間存儲被省去了，可節約勞動力。電纜制造商在滿足相同生產能力情況下，一步法比兩步法投資費用要低，它適用于生產已定型的數字信號電纜，更專業更有效率。但同時也意味著放棄了多樣化的工藝路線。兩步法可選配帶有可調節退扭功能的放線裝置，退扭調節范圍在0%～50%之間。電纜制造商要簡捷的單線放線途徑使放線張力控制得更好，對于屏蔽電纜可使屏蔽包帶設計得更柔軟，線對可包不止一條屏蔽帶。同樣成纜也可以選配帶有可調節退扭功能的放線裝置，其調節范圍在0%～100%，以防止絞對線結構改變，使絞對線在成纜時絞對節距和屏蔽都不會發生變化；通過調節放線張力，保證了在整個電纜長度上絞對線張力的一致。
如果電纜制造商計劃將來生產更先進的數字電纜，并打算將電纜使用頻率擴展到10GHz甚至更高，那么就應該選擇具有靈活多樣，能滿足各種更新要求的兩步法生產線。
