1007電子線規格表，ul1007多芯線awg線規對照表

作者

建圳達電纜

2021-12-24

電線都有屬于它獨特的尺寸規格，每一種都適合不同的用途。例如ul1007多芯線，工藝線很細，并且可以彎曲、成型和扭曲成環形和其他形狀。在以下專家們來說說什么是awg線規、而且很重要、了解線1007電子線規格表的關鍵考可以幫助行業專業人士為其應用選擇合適的線規的標準尺寸。

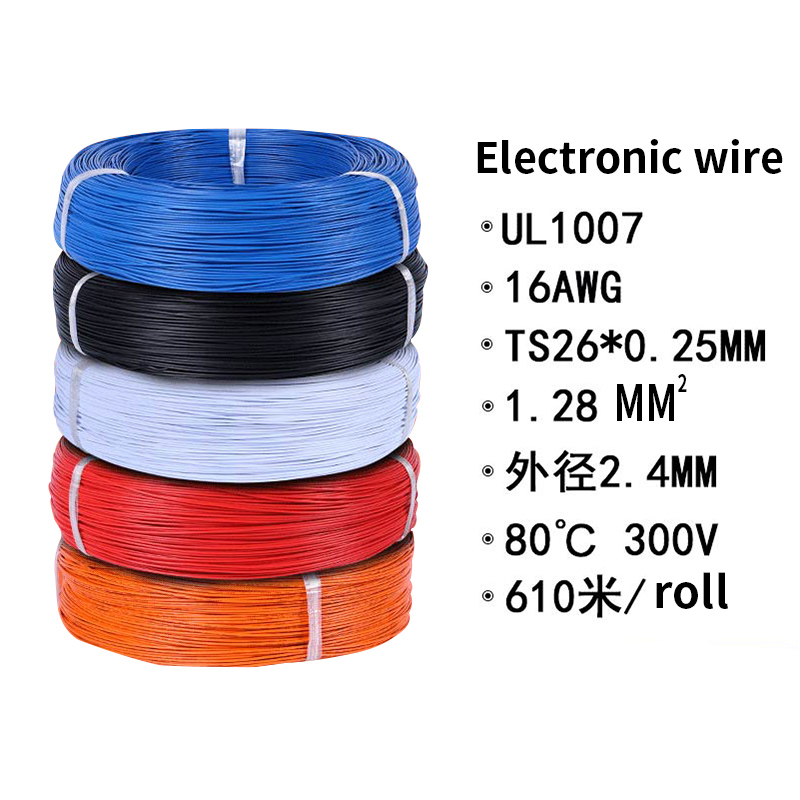

ul1007多芯線

Awg線規尺寸

美國線規標準范圍從0.5（可處理高達 302 安培）到 40（可處理高達 0.0137 安培）。大多數家庭和商業布線需求范圍從 2（最大 95 安）或 3（最大 85 安）到 14（最大 15 安）。在下表中，我們概述了1007電子線規格表,ul1007多芯線和awg線規對照表。

1007電子線規格表

導體 CONDUCTION			絕緣 INSULATION		最大導體電阻 MAX,COND RESISTANCE (52/km,20'C,DC)	耐壓強度 DIELECTRC STRENGTH (VAC,1min)
規格 AWG	構造 construction （No./mm）	外徑 DIA. (mm)	厚度 THICKNESS (mm)	外徑 O.D. (mm)	最大導體電阻 MAX,COND RESISTANCE (52/km,20'C,DC)	耐壓強度 DIELECTRC STRENGTH (VAC,1min)
30	1/0.254 7/0.10	0.25 0.30	0.40 0.40	1.05 1.10	361 381	2000
28	1/0.32 7/0.127 7/0.127OS-1*	0.32 0.38 0.38	0.39 0.41 0.41	1.10 1.20 1.20	227 239 239	2000
26	1/0. 404 7/0.16 7/0.16 OS-1*	0.40 0.48 0.48	0.43 0.41 0.41	1.25 1.30 1.30	143 150 150	2000
24	1/0.511 11/0.16. 7/0.200S-1*	0.51 0.61 0.60	0.42 0.40 0.40	1.35 1.40 4.40	89.3 94.2 94.2	2000
22	1/0.643 17/0.16 7/0.254 OS-1*	0.64 0.76 0.76	0.43 0.42 0.42	1.50 1.60 1.60	56.4 59.4 59.4	2000
20	1/0.813 26/0.16 7/0.320S-1*	0.81 0.94 0.96	0.42. 0.43 0.42	1.65 1.80 1.80	35.2 36.7 36.7	2000
18	1/1.024 41/0.1 6 7/0.404OS-1*	1.02 1.18 1.21	0.41 0.47 0.45	1.85 2.10 2.10	22.2 23.2 23.2	2000
16	1/1.29 26/0.254	1.29 1.49	0.46 0.46	2.20 2.40	14.0 14.6	2000

注意事項

為公司選擇ul1007多芯線時，awg規格是一個重要的設計考慮因素。但是，正確的ul1007多芯線取決于多種因素。例如，具有更高額定電流的電路需要更粗的電線來適應負載，而不會產生過多的熱量積聚。使用對于指定電路安培數而言太細的電線會導致電線故障或起火。避免這些問題需要確定系統的總安培數，通過計算計劃負載、連接負載和電路長度的影響，并選擇適合它的電線。

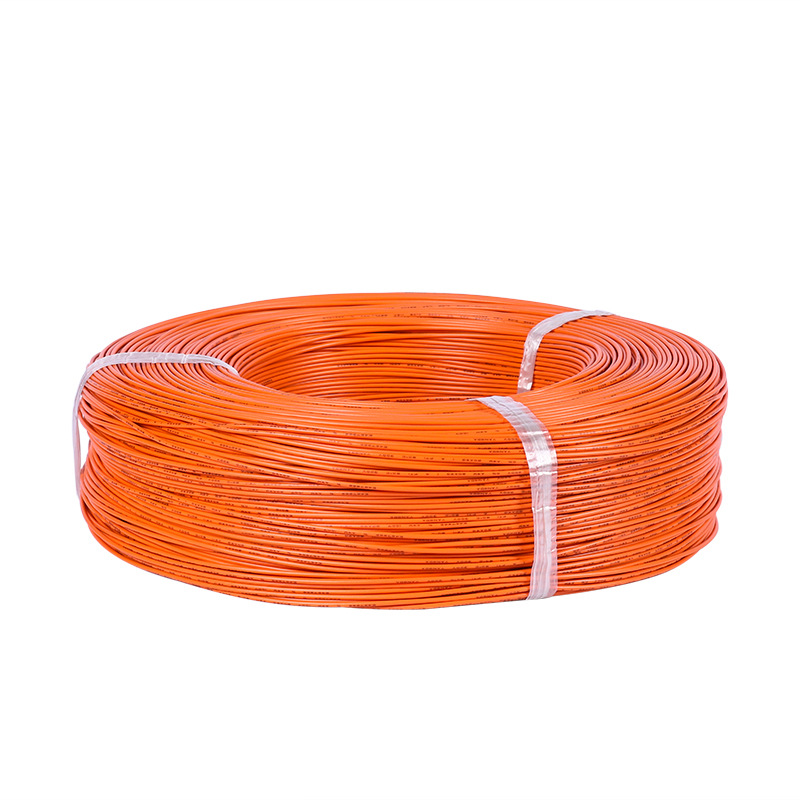

建圳達ul1007多芯線
