2022-04-21
在光伏系統中，我們需要考慮三種類型的電纜：光伏電纜、光伏直流電纜和接地電纜。
光伏電纜通常鋪設在室外，需要防止潮濕、陽光直射、低溫和紫外線。必須選擇tuv認證光伏電纜，這是rvv電纜無法替代的（tuv認證光伏電纜具有紫外線防護、絕緣保護和電纜結構和耐壓（通常為1500VDC）優于rvv電纜）。比較常用的布線是PV1-F*4mm2。
光伏接地線主要用于系統防雷接地。我們只需要確定我們用來滿足系統接地電阻要求的接地電纜。

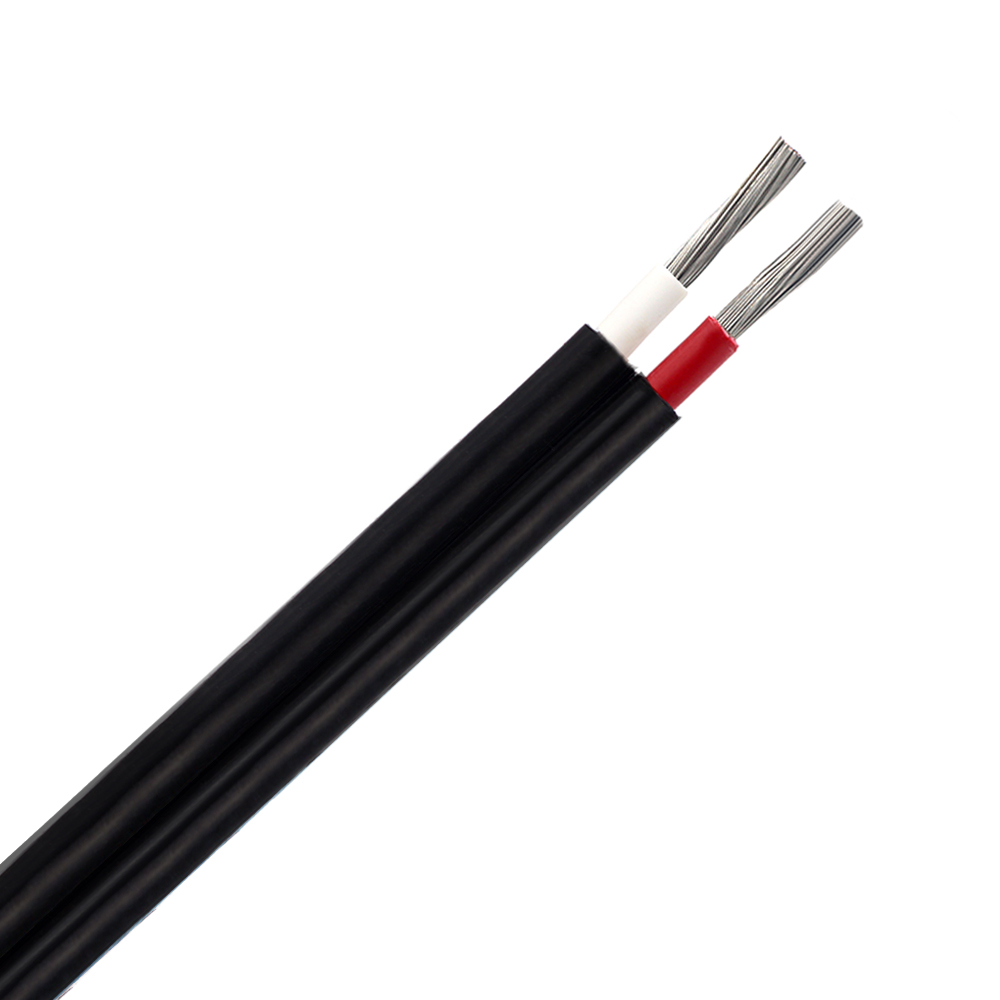

光伏直流電纜用于將逆變器的直流輸出連接到電網。它們通常安裝在室外，因此它們也需要與光伏直流電纜相同的保護特性。由于逆變器的輸出電流不同，光伏直流電纜的選擇變得更加復雜。目前，選擇光伏直流電纜的主要依據是電纜大小直徑和載流量的關系，但環境溫度、電壓損耗、敷設方式對光伏電纜載流量的影響一般被忽略。在本次光伏能源研討會中，我們將討論如何在光伏系統中正確選擇正確的光伏直流電纜。
太陽能光伏系統中的電壓損失可以表示為：
電壓損失=通過電流*電纜長度*電壓系數
電壓損失與電纜長度成正比。
在設計和安裝系統時，應遵循光伏組件陣列到逆變器和逆變器到并網點的距離盡可能近的原則。
我們需要保證光伏陣列與逆變器之間的光伏直流電壓損耗小于陣列輸出電壓的3%，逆變器與并網點之間的直流電壓損耗不超過輸出的2%逆變器的電壓。
計算公式：△U=（I*L*2）/(r*S)
注： △U ：電纜壓降 -V
I ：電纜需要承受的最大電流 -A
L ：電纜敷設長度 -m
S ：電纜截面積 -mm²
r ：導體電導率 -m/（ Ω*mm²），銅的r=57，鋁的r=34
2、載流量計算
在計算光伏電纜的載流量時，除了參考載流量表中的參數外，還需要考慮線類型、安裝方式、環境溫度，通過這些修正系數得到實際電流值。
光伏直流電纜的載流能力會根據環境溫度而變化。每個光伏電纜廠家的數據表都會有相應的溫度修正系數表，以便做出正確的選擇。
在實際安裝場景中，光伏系統的直流電纜可能與多根多芯光伏電纜平行敷設。例如，在小容量三相系統中，光伏直流電纜采用“1根四芯電纜”或“1根五芯電纜”電纜。單相系統將使用“1條二芯電纜”或“1條三芯電纜”電纜；在大容量三相系統中，直流接線采用多根光伏電纜并聯代替單芯大直徑電纜。在這種情況下，實際電纜的載流能力將會衰減。我們需要在項目設計之初就考慮到這種衰退性。
為避免太陽能光伏系統中出現相當大的電壓損失和可避免的故障，每次都必須選擇正確的光伏電纜。每個系統都需要在設計階段內置布線決策，以考慮關鍵組件（模塊、逆變器、電網連接）之間的距離以及任何其他可能影響布線電流承載能力的外部因素，例如外部環境溫度。選擇經過tuv認證的光伏電纜以及正確的系統設計將確保您的下一個太陽能光伏裝置擁有安全和有效的光伏電纜解決方案。
好啦，以上就是關于“如何對太陽能光伏系統需要分段敷設選擇更合適的光伏電纜”的介紹了，希望能幫助到大家！建議關注建圳達電纜，了解更多資訊。
